平面に対して文字入れや画像を挿入して立体化させるやり方は知っているけど、曲面に対してはどのような方法でやるのか分からない。
こういった疑問にお答えします。
本記事ではFreeCADを使って、円柱の曲面に対して「文字」や「画像」を投影して、立体的にしたり、刻印したりする方法を解説します。
FreeCADで円柱の曲面に文字を投影する方法
1.円柱をモデリング
まず、任意のサイズで円柱をモデリングします。
今回はφ50mm、高さ50mmでモデリングしました。
![FreeCADで円柱の曲面に文字を投影する手順①](https://www.masadream.com/wp-content/uploads/2023/10/image-190-1024x576.png)
2.フォント挿入
次にフォントを挿入します。
![FreeCADで円柱の曲面に文字を投影する手順②](https://www.masadream.com/wp-content/uploads/2023/10/image-191.png)
具体的な操作方法については、こちらの記事で詳しく解説しています。
操作方法が分からない方はご参考にしてください。
3.円柱の曲面に文字を投影
次に円柱の曲面に文字を投影していきますが、この作業をするためにはワークベンチ「Curves」をインストールする必要があります。
まだインストールされていない方は、「ツール→アドオンマネージャー」で「Curves」を検索してインストールして下さい。
それでは、ワークベンチを「Curves」に切り替えます。
モデルの曲面を選択した状態で、「Sketch on surface」のアイコンをクリック。(赤枠)
![FreeCADで円柱の曲面に文字を投影する手順③](https://www.masadream.com/wp-content/uploads/2023/10/image-193-1024x576.png)
「Mapped_Sketch」をダブルクリックすると、長方形の寸法線が現われます。
一旦、円柱の曲面に文字を投影させたいので、まずはこの枠内にフォントを移動させてください。
![FreeCADで円柱の曲面に文字を投影する手順④](https://www.masadream.com/wp-content/uploads/2023/10/image-196-1024x388.png)
「Sketch_On_Surface」をクリックして、パラメータ内の「Extra Objects」の「…」をクリック。(赤枠)
![FreeCADで円柱の曲面に文字を投影する手順⑤](https://www.masadream.com/wp-content/uploads/2023/10/image-202.png)
下図の表示が出てくるので、「ShapeString」を選択してOKをクリック。
そうすると、円柱の曲面に文字が投影されます。
![FreeCADで円柱の曲面に文字を投影する手順⑥](https://www.masadream.com/wp-content/uploads/2023/10/image-203.png)
![FreeCADで円柱の曲面に文字を投影する手順⑦](https://www.masadream.com/wp-content/uploads/2023/10/image-197.png)
ただ、このままでは思ってもいない方向になってしまっているので、今回は文字の角度を手動で変えて、意図した向きにしていきます。
(おそらく別の手法もあるかと思います)
文字の角度を変えるため、コンボビュー内の「ShapeString」を右クリックして、「変換」をクリック。
![FreeCADで円柱の曲面に文字を投影する手順⑧](https://www.masadream.com/wp-content/uploads/2023/10/image-199-1024x605.png)
「x,y,z軸」の角度を変更できるようになるので、180°回転させます。
そうすると、意図した向きで文字を投影することができました。
![FreeCADで円柱の曲面に文字を投影する手順⑨](https://www.masadream.com/wp-content/uploads/2023/10/image-201.png)
投影の位置をズラしたい場合は、「Mapped_Sketch」をダブルクリックすると、長方形の寸法線が現われますので、そこで文字の位置を調整してください。
![FreeCADで円柱の曲面に文字を投影する手順⑩](https://www.masadream.com/wp-content/uploads/2023/10/image-204.png)
4.文字を立体化
文字が投影できたので、次はその文字を立体的にしていきます。
「Sketch_On_Surface」をクリックして、パラメータ内のFill Facesを「false→true」、Thicknessを「正の値」に変更すると、下図のように文字を立体的にすることができます。
![FreeCADで円柱の曲面に文字を投影する手順⑪](https://www.masadream.com/wp-content/uploads/2023/10/image-205-1024x488.png)
5.文字を刻印
逆に文字を刻印したい場合は
まず、Fill Facesを「false→true」、Thicknessを「負の値」に変更します。
(見かけ上は変化がありません)
![FreeCADで円柱の曲面に文字を投影する手順⑫](https://www.masadream.com/wp-content/uploads/2023/10/image-206-1024x489.png)
次に、ワークベンチを「Part」に切り替えて、「Pad→Sketch_On_Surface」の順に選択してカットすると、下図のように文字の部分をくり抜けます。
![FreeCADで円柱の曲面に文字を投影する手順⑬](https://www.masadream.com/wp-content/uploads/2023/10/image-207-1024x576.png)
6.完成
ここまでの作業でこちらのモデルを作成することができました。
![FreeCADで円柱の曲面に文字を投影できた画像①](https://www.masadream.com/wp-content/uploads/2023/10/image-211.png)
![FreeCADで円柱の曲面に文字を投影できた画像②](https://www.masadream.com/wp-content/uploads/2023/10/image-209.png)
以上が円柱の曲面に文字を投影する方法についてです。
FreeCADで円柱の曲面に画像を投影する方法
続いて、円柱の曲面に画像を投影する方法について解説します。
1.画像を用意
今回はフリー画像から鳥のシルエット画像を用意しました。
![FreeCADで円柱の曲面に画像を投影す手順①](https://www.masadream.com/wp-content/uploads/2023/10/image-212.png)
2.画像データをsvgデータに変更
ネット上のツールを使用して画像データをsvgデータに変換します。
3.画像挿入
FreeCADに画像をインポートします。
![FreeCADで円柱の曲面に画像を投影す手順②](https://www.masadream.com/wp-content/uploads/2023/10/image-213-1024x576.png)
操作方法が分からない方は、こちらの記事で詳しく解説していますのでご参考にしてください。
4.円柱をモデリング
画像を投影させるための円柱をモデリングします。
今回はφ50mm、高さ50mmでモデリングしました。
![FreeCADで円柱の曲面に画像を投影す手順③](https://www.masadream.com/wp-content/uploads/2023/10/image-214-1024x576.png)
5.画像データのクローンを作成
画像データのサイズを変更したいため、クローンを作成します。
クローン作成後は元データ「Path、Path001、Path002」は非表示にしてください。(上図の場合)
※クローンの作成方法も上記の記事で解説していますので、分からない方は参考にしてください。
![FreeCADで円柱の曲面に画像を投影す手順④](https://www.masadream.com/wp-content/uploads/2023/10/image-215.png)
6.クローン画像の位置とサイズを調整
次にクローン画像の位置とサイズを調整したいので
まず、ワークベンチを「Curves」に切り替えます。

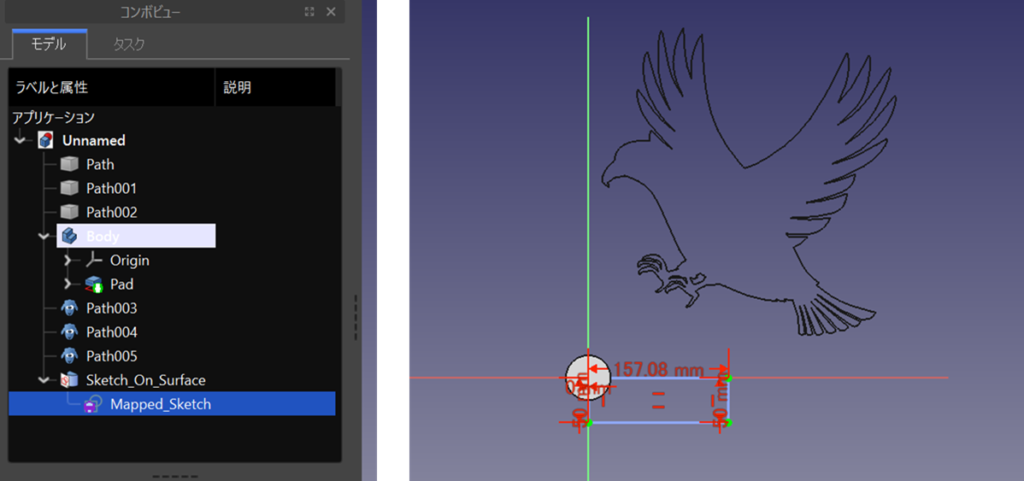

「Sketch on surface」のアイコンをクリックした後に「Mapped_Sketch」をダブルクリックすると、円柱の曲面に投影する範囲とクローン画像の位置関係が分かるので、この状態でクローン画像のサイズと位置を枠内に収まるように調整していきます。
※細かい作業手順については、上記の「円柱の曲面に文字を投影する方法」で解説しています。
![FreeCADで円柱の曲面に画像を投影す手順⑤](https://www.masadream.com/wp-content/uploads/2023/10/image-217-1024x481.png)
こんな感じに調整できました。
![FreeCADで円柱の曲面に画像を投影す手順⑥](https://www.masadream.com/wp-content/uploads/2023/10/image-219.png)
7.円柱の曲面に画像を投影
一旦、この状態で円柱に投影します。
![FreeCADで円柱の曲面に画像を投影す手順⑦](https://www.masadream.com/wp-content/uploads/2023/10/image-220.png)
「円柱の曲面に文字を投影する方法」でも触れたように、向きが逆さになってしまうのでクローン画像の角度を180°回転させます。
![FreeCADで円柱の曲面に画像を投影す手順⑧](https://www.masadream.com/wp-content/uploads/2023/10/image-222.png)
※狙った位置に投影ができたら、クローン画像は非表示にしてもOKです。
8.画像を立体化
次は円柱に投影した画像を立体的にしていきます。

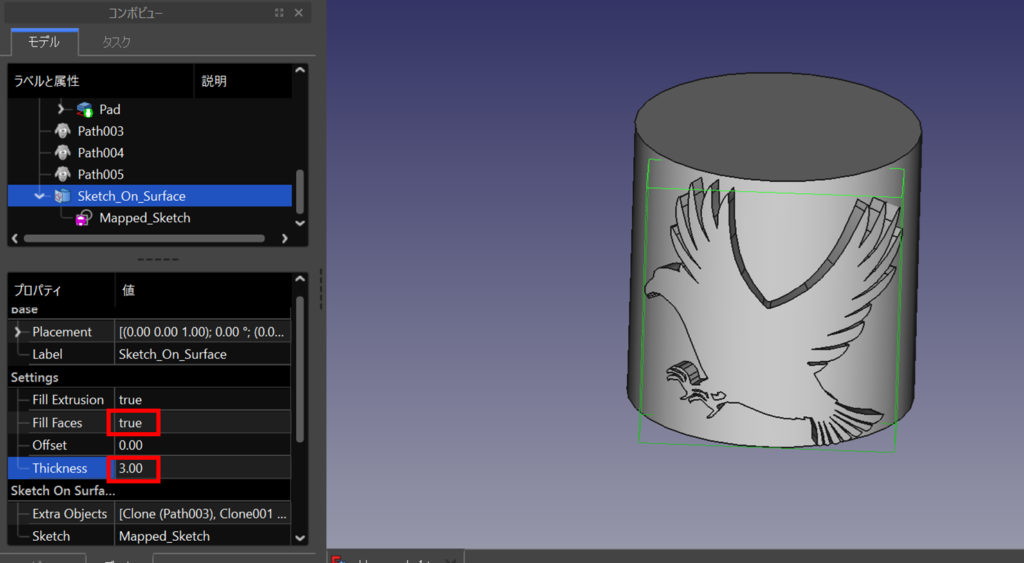

「Sketch_On_Surface」をクリックして、パラメータ内のFill Facesを「false→true」、Thicknessを「正の値」に変更すると、下図のように立体的にすることができます。
![FreeCADで円柱の曲面に画像を投影す手順⑨](https://www.masadream.com/wp-content/uploads/2023/10/image-224-1024x563.png)
9.画像を刻印
逆に画像を刻印したい場合は
まず、Fill Facesを「false→true」、Thicknessを「負の値」に変更します。
(見かけ上は変化がありません)
![FreeCADで円柱の曲面に画像を投影す手順⑩](https://www.masadream.com/wp-content/uploads/2023/10/image-225-1024x510.png)
次に、ワークベンチを「Part」に切り替えて、「Pad→Sketch_On_Surface」の順に選択してカットすると、下図のように画像の部分をくり抜けます。
![FreeCADで円柱の曲面に画像を投影す手順⑪](https://www.masadream.com/wp-content/uploads/2023/10/image-226-1024x576.png)
10.完成
以上が円柱の曲面に画像を投影する方法についてです。
![FreeCADで円柱の曲面に画像を投影できた画像①](https://www.masadream.com/wp-content/uploads/2023/10/image-227.png)
![FreeCADで円柱の曲面に画像を投影できた画像②](https://www.masadream.com/wp-content/uploads/2023/10/image-228.png)
まとめ
本記事では、FreeCADを使って円柱の曲面に対して「文字」や「画像」を投影して、立体的にしたり、刻印したりする方法を解説しました。
以上、ご参考になれば幸いです。
